Zubehör für TUBE 95 Schienenstrahler
Linsen
Linse elliptisch | |
07510.01 |
Zur elliptischen Verteilung des Lichtkegels.
Soft-Lens-Filter | |
07510.02 |
Für weiche Übergänge der Hell-Dunke-Grenze.
Farbfilter
Farbfilter | |
07520.01 | blau |
07520.02 | rot |
07520.03 | gelb |
Blendschutz
Das Zubehör wird der verwendeten Leuchte zugeordnet. Zur Zuordnung sind die Platzhalter “xxxxx.” gegen die Art.-Nr. der verwendeten Leuchte auszutauschen.
Blendschutzring | |
xxxxx.76 | asymmetrisch |
xxxxx.77 | symmetrisch |
Blendschutzring | |
xxxxx.78 | Kreuzeinsatz |
Torklappen | |
xxxxx.70 |
Wabenraster | |
07550.01 | Ø 65 mm |
07550.02 | Ø 67 mm |

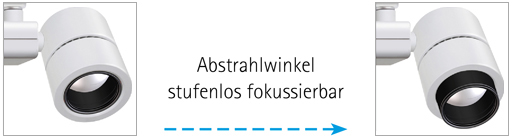

Strahleraufsatz ZOOOM
Dieser Aufsatz mit stufenloser Fokussierung der Brennweite kann werkzeuglos an der Bestandsleuchte ausgetauscht werden.
Datenblatt für Zooom herunterladen.
Strahleraufsatz Zooom | |
07530.10. | für LED-Typen 11, 12 Abstrahlwinkel 7°-35° |
07530.13 | für LED-Typen 13, 14, 15 Abstrahlwinkel 10°-40° |
07530.18. | für LED-Typen 16, 17, 18 Abstrahlwinkel 12°-45° |
Strahleraufsatz FOCUS
Dieser Strahleraufsatz aus unserer ZOOOM Familie hat eine starre Brennweite und kann werkzeuglos an der Bestandsleuchte ausgetauscht werden.
Datenblatt für Focus herunterladen.
Strahleraufsatz FOCUS | |
07531.10. | für LED-Typen 11, 12 Abstrahlwinkel 5° |
Strahleraufsatz DIFFUS
Der "DIFFUS" Adapter kann werkzeuglos montiert werden. Er hat einen Abstrahlwinkel von 92° und passt auf alle TUBE 95 Schienenstrahler. Der Adapter ist für die allgemeine Ausleuchtung vorgesehen.
Art-Nr. | Adapter |
07540.00 | Spotlight-Adapter DIFFUS Abstrahlwinkel 92° |
Abstrahlwinkel 92°, flächig Ausleuchtung, ohne Schattenwurf
Wechseloptiken
Standardmäßig werden die Leuchten mit einem Reflektor in der Abstrahlcharakteristik Flood geliefert (37° Abstrahlwinkel). Optional sind fünf weitere Reflektoren mit unterschiedlichen Abstrahlwinkeln verfügbar.
Die Reflektoren sind werkzeuglos gegeneinander austauschbar, und das auch bei montierter Leuchte (Lichttechnik Super-Spot nur mit LEDs Typ 13-15, 23-25, 33-35, LES 13).
Bei der Bestellung geben Sie bitte die in der Tabelle angezeigte Artikelnummer an und hängen den gewünschten Reflektor-Code daran.
Beispiel:
Für einen Reflektor mit der Abstrahlcharakteristik Spot (19° Abstrahlwinkel), der an einer Leuchte mit einer LED vom Typ 22 montiert werden soll, verwenden Sie die Artikelnummer 07580.11.S
12° Super-Spot
Reflektor-Code: XS
19° Spot
Reflektor-Code: S
23° Medium
Reflektor-Code: M
28° Medium breit
Reflektor-Code: XM
37° Flood
Reflektor-Code: F
60° Super-Flood
Reflektor-Code: XF
Reflektoren | für LED-Typen |
07580.11. | 11, 12, 21, 22, 31, 32 |
07580.13. | 13, 14, 15, 23, 24, 25, 33, 34, 35 |
07580.16. | 16, 17, 18, 26, 27, 28, 36, 37, 38 |
