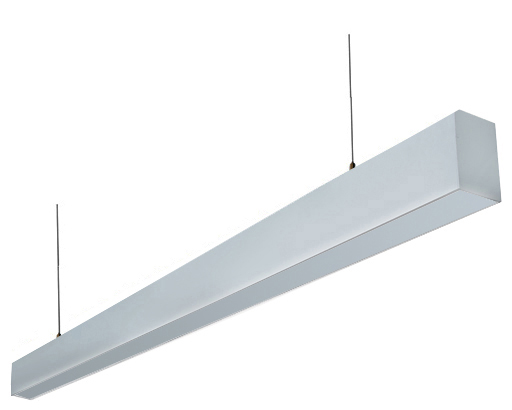

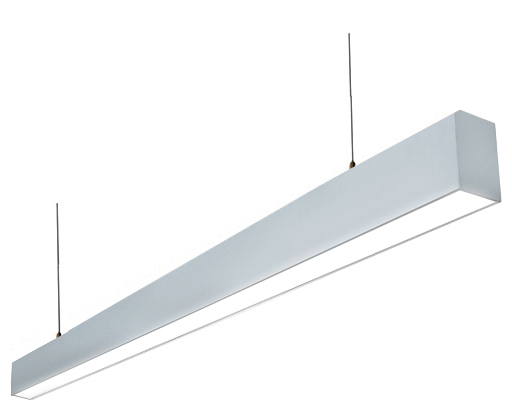

RAIL Pendelleuchten
RAIL Einbauleuchte, rahmenlos
RAIL Einbauleuchte, mit Rahmen
RAIL Einbauleuchte
Die RAIL Einbauleuchten gibt es mit und ohne Einbaurahmen.
RAIL Anbauleuchte
Multifunktionsleuchte in stark reduzierter, streng geometrischer Form für Deckenanbaumontage. Trotz filigraner Gestalt ist dieses Produkt mit modernster Lichttechnik und Elektronik ausgestattet, somit leistungsfähig und hocheffizient. Viele Sonderfunktionen sind möglich und können projektspezifisch angepasst werden.
RAIL Wandleuchte
Durch seine reduzierten Abmessungen wird dieses scharfkantige Aluminiumprofil zu einem unauffälligen Architekturdetail. Die lichttechnische Vielfalt erlaubt den universellen Einsatz, sowohl bei der Beleuchtung von Office- und Funktionsbereichen als auch in der repräsentativen Architektur. Viele Sonderfunktionen sind möglich und können projektspezifisch optimiert werden.
Abdeckung
Abgedeckt sind die RAIL Leuchten mit einem vollflächig angebrachten Clipsprofil aus opalem Acryl oder aus bildschirmarbeitsplatztauglicher Prismatikabdeckung aus Polycarbonat. Die Profilabdeckungen werden auftragsbezogen millimetergenau zugeschnitten, die Liefermaße sind frei wählbar bis zu einer Länge von 6 m.
1) Acryldiffusor opal
mit seidenmatter Oberfläche
2) Prismatik-Diffusor
mit mikroprismatischer Struktur
3) Prismatik-Diffusor, opal
wie 2), aber mit zusätzlichem Opal-Diffusor
ohne Abbildung) Blindabdeckung
aus Aluminium in Gehäusefarbe
Leuchteneinsatz mit separatem EVG
Leuchteneinsatz mit integriertem EVG
Duales Licht
Zur szenischen Beleuchtung sind Stralereinsätze lieferbar. Durch den Einsatz unterschiedlicher Lichtquellen lassen sich verschiedene Lichtstimmungen erzeugen diffuses oder punktgenaues Licht als Doppelfunktion in einer Leuchte. Das durch LED erzeugte Grundlicht wird durch die unabhängig schalt- und regelbare Zusatzbeleuchtung ergänzt. Um die notwendige Kühlung zu gewährleisten, muss durch Lüftungselemente im Profil für eine ausreichende Belüftung gesorgt werden. Die notwendigen Mindestlängen sind zu beachten.
Strahlermodule
Durch Kombination mit Modulen von starren oder richtbaren Strahlereinheiten wird eine hohe vertikale Akzentuierung erreicht. Für die Zusatzbeleuchtung stehen verschiedene Strahlereinsätze zur Verfügung.
Einbaumöglichkeiten für RAIL
Für die Montage stehen verschiedene Befestigungsmöglichkeiten zur Verfügung. Nachfolgend eine Übersicht über die gängigsten Systeme. Projektspezifische Lösungen sind möglich und werden von uns konstruktiv gelöst.
Die Einputzmontage ermöglicht die vollkommene Integration der Leuchten in den Baukörper. Um ein perfektes Ergebnis zu erzielen, ist die Montage und Anarbeitung der Leuchten mit äußerster Sorgfalt durchzuführen. Die angegebene Dehnungsfuge ist unverzichtbar.
Als Alternative zur vorgenannten Einputzmontage ist die Einbaumontage mit Schattenfuge empfehlenswert. Eine sauber erstellte Deckenöffnung ist leicht durch Gipsfertigbauteile oder auch durch Anputzschienen zu erzielen. Außerdem sind verschiedenste Betoneinbaugehäuse für die Lichtlinien lieferbar.
Durch die Verwendung von individuell vorgefertigten Gipsformteilen entsteht eine optisch nicht trennbare Einheit aus Deckensystem und Leuchte. Die Gipsformteile sind auf die einzubauenden Leuchten abgestimmt. Der Einbau durch den Fachbetrieb ist unkompliziert, die mögliche Formenvielfalt ist grenzenlos.
Hier hat der Gestalter alle Möglichkeiten, kreativ zu sein. Bei der technischen Umsetzung unterstützen wir Sie gerne. Bezugsquellennachweise geben wir nach Festlegung der Anforderungen.
Wandmontage der Leuchte durch Wandhalter mit vordefiniertem Wandabstand. Deckenanarbeitung mit Fuge. Deckenabschluss mit Abschlussprofil.
Bauseits durch den Deckenbauer zu erstellender Deckenausschnitt. Deckenabschluss mit Abschlussprofil.
Bauseits zu erstellender, ganz exakt gearbeiteter Deckenausschnitt mit Hilfe von massiven Deckenanputzprofilen.
Klimatechnik
Durch die Kombination von Licht- und Klimatechnik reduziert sich die Anzahl der Deckenöffnungen zugunsten einer harmonischen Raumwirkung. Gleichzeitig sinkt der Montageaufwand der Klimaelemente.Durch Systemadapter lassen sich Zusatzelemente in die Leuchte integrieren, wodurch verschiedene Klimaanforderungen erfüllt werden können. Die räumliche Trennung der einzelnen Technikelemente ist Garant für eine hohe Effizienz der unterschiedlichen Funktionen. Regelbare Zu- und Abluft ist integrierbar.
Beschallung
Als Systemelement stehen Breitbandlautsprecher in 100-Volt-Technik zur Verfügung. Diese werden formschlüssig in das Leuchtensystem integriert.
Brandmelder
Grundsätzlich können auch handelsübliche Brandmelder als Systemelement in die Lichtlinie RAIL integriert werden. Zur Einhaltung der aktuellen VDE-Richtlinien muss die Möglichkeit der Integration im Einzelnen geprüft und durch den Hersteller des Brandmelders mit einer Unbedenklichkeitsbescheinigung bestätigt werden.
Sprinkler
Durch Systemadapter lässt sich eine Abdeckplatte mit 50-mm-Durchlassöffnung ansetzen. Da hierdurch eine kraftschlüssige Verbindung zu dem Leuchtenelement vermieden wird, ist der Einbau hängender Schirmsprinkler und die Zuführung der Sprinklerrohre möglich. Eine Unbedenklichkeitsbescheinigung des Herstellers der Sprinkleranlage wird empfohlen.
Sonderzubehör
Neben den Grundmodulen lassen sich auch weitere Technikelemente integrieren. Hierzu gehören: Videoüberwachungssysteme, Alarmtechnik und Sensorik, Revisionselemente für Steuerungsventile und Wartungselemente.
Sicherheitsbeleuchtung
Unabhängige Leuchteneinsätze mit oder ohne Einzelbatterien werden als Systemelement in Bereitschaftsschaltung integriert. Durch ein hohes Leistungsspektrum der Notlichteinsätze sind Sicherheits- und Ersatzbeleuchtung möglich.
Rettungszeichen
Auch die Integration von Rettungszeichen in Dauerschaltung oder Hinweisleuchten ist durch lichtoptische Zubehörteile realisierbar. Dank der einfachen Revisionierbarkeit der Zusatzelemente ist die Nutzung von Einzelbatterien unproblematisch.
Hinweisschilder
Neben beleuchteten Rettungs- und Gebotszeichen können auch Hinweisschilder und -tafeln in das System integriert werden.
Notlicht-Modul
Für die Notlichtfunktion lassen sich spezifische Komponenten wie Überwachungsbausteine, Umschaltweichen AC/DC, Adressbausteine und Einzel-batterien integrieren.
Akkus, Notlicht-Modul, Kontroll-LED
Systemleuchte
Bei den RAIL Systemleuchten werden die Systemkomponenten nach Projektbedarf zusammengestellt. Dies ermöglicht individuell auf die Architektur abgestimmte,
durchgängige Lichtkanalsysteme. Die Auswahl der Systemkomponenten nach dem Baukastenprinzip ermöglicht Lichtlösungen gemäß den Wünschen und Entwürfen des
Planers. Die Detailplanung des Systems kann direkt und einfach durchgeführt werden. Funktionserweiterungen sind problemlos auch nachträglich realisierbar.
Umfangreiche Einbau- und Befestigungsmöglichkeiten ermöglichen die Integration in verschiedenste Deckensysteme.
RAIL Systemverbinder
Mit den RAIL Systemverbindern lassen sich die Leuchten zu komplexen Lichtkonstruktionen verbinden.
